उच्च व्होल्टेज Sf6 सर्किट ब्रेकर

उच्च व्होल्टेज SF6 सर्किट ब्रेकर्ससाठी, यूबियनचा असा विश्वास आहे की SF6 गॅस सध्या सर्वोत्तम इन्सुलेशन सामग्री आहे. SF6 गॅस सर्किट ब्रेकरमध्ये कसे कार्य करते? सर्किट ब्रेकर्सची इलेक्ट्रिकल चाचणी इतकी महत्त्वाची का आहे? SF6 गॅस सर्किट ब्रेकर चालवताना SF6 गॅस हाताळण्यासाठी कोणती खबरदारी घ्यावी? कृपया या सर्व समस्यांबद्दल आणि अधिक माहितीबद्दल जाणून घेण्यासाठी वाचन सुरू ठेवा.

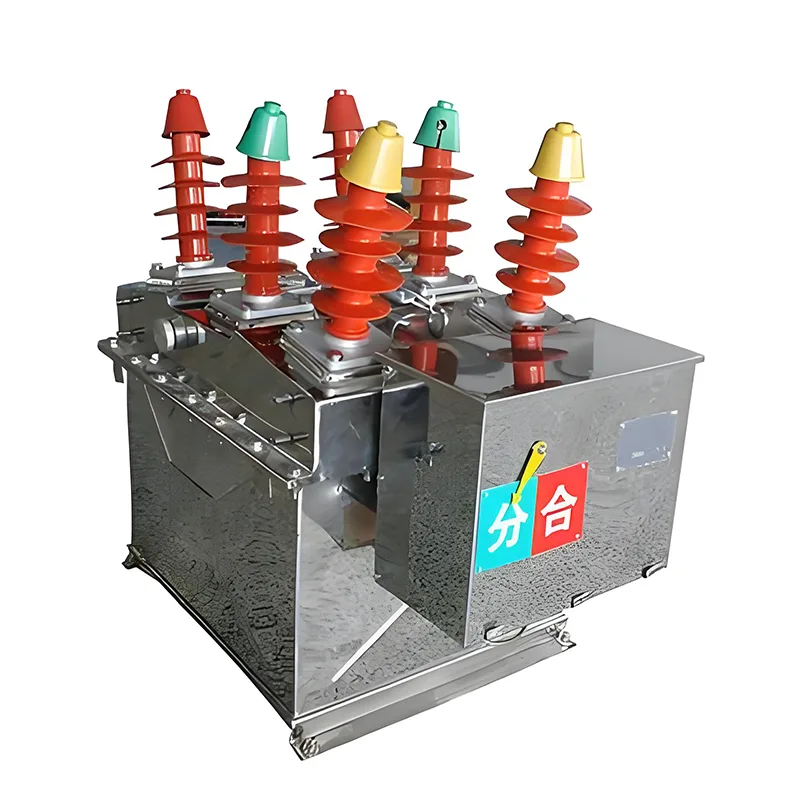

Youbian टिकाऊ उच्च व्होल्टेज SF6 सर्किट ब्रेकर हे तीन ध्रुव/सिंगल पोल AC 50Hz/60Hz आउटडोअर हाय-व्होल्टेज ट्रान्समिशन उपकरण आहे जे रेट केलेले करंट, फॉल्ट करंट किंवा रूपांतरण रेषा विभाजित करण्यासाठी तसेच ट्रांसमिशन आणि वितरण प्रणालीचे संरक्षण, नियंत्रण आणि ऑपरेट करण्यासाठी वापरले जाते. हे उघडणे आणि बंद करणे आणि जलद स्वयंचलित रीक्लोजिंग ऑपरेशन्स साध्य करू शकते. हे सर्किट ब्रेकर नवीनतम डिझाइन तत्त्वे स्वीकारतो आणि साधी रचना, लहान आकार, कमी वीज वापर, कमी ऑपरेटिंग ऊर्जा वापर, उच्च विश्वासार्हता, सुलभ स्थापना आणि कमी आवाज ही वैशिष्ट्ये आहेत. आमच्या कंपनीने विकसित केलेली उच्च-व्होल्टेज SF6 सर्किट ब्रेकरची ही नवीन पिढी आहे.

वापर वातावरण

1. पर्यावरणीय तापमान: -40 ℃ ते + 50 ℃

2. सभोवतालच्या हवेची दैनिक सरासरी सापेक्ष आर्द्रता ≤ 95%, सरासरी ≤ 90%

3. वाऱ्याचा दाब: ≤ 700Pa

4. उंची: ≤ 3000m

5. भूकंपाची तीव्रता: 9 अंशांपेक्षा जास्त नाही.

6. वायू प्रदूषण पातळी: पातळी III.

रचना

igh व्होल्टेज SF6 सर्किट ब्रेकर सेल्फ ब्रेकिंग तत्त्वाचा अवलंब करतो, प्रेशर सिलेंडरचा व्यास आणि वजन लक्षणीयरीत्या कमी करतो, ऑपरेटिंग पॉवर कमी करतो आणि स्प्रिंग ऑपरेटेड मेकॅनिझमची स्थापना प्रत्यक्षात आणतो. तीन सिंगल पोल सर्किट ब्रेकर स्प्रिंग मेकॅनिझमवर तीन कंसांनी बनवलेले आहेत, जे एका पोलमध्ये ऑपरेट केले जाऊ शकतात किंवा तीन पोल इलेक्ट्रिकल लिंकेज मिळवू शकतात. ब्रॅकेटच्या बाजूला स्प्रिंग मेकॅनिझम स्थापित केले आहे आणि विद्युत नियंत्रण प्रणाली शरीराच्या आत ठेवली आहे. शरीराचा वरचा भाग सिंगल ब्रेकसह सिंगल पोल सर्किट ब्रेकर आहे, मधला खांब सिरॅमिक बॉडी आहे आणि खालचा भाग सीलिंग एलिमेंट, ब्रेकिंग स्प्रिंग आणि बफर आहे.

वारंवार विचारले जाणारे प्रश्न

SF6 वायूचे उपयोग क्षेत्र कोणते आहेत?

SF6 गॅस सामान्यतः मध्यम आणि उच्च व्होल्टेज ट्रान्समिशन आणि वितरण प्रणालींमध्ये इलेक्ट्रिकल आणि थर्मल इन्सुलेशन सामग्री म्हणून वापरला जातो.

यामध्ये हे समाविष्ट आहे:

सर्किट ब्रेकर

डिव्हाइस स्विच करा

पॉवर, व्होल्टेज आणि वर्तमान ट्रान्सफॉर्मर

गॅस इन्सुलेटेड सर्किट

कॅपेसिटर

SF6 हे सर्किट ब्रेकर्स आणि स्विचगियरसाठी पसंतीचे इन्सुलेटर का आहे?

SF6 सर्किट कनेक्ट केलेले किंवा डिस्कनेक्ट केल्यावर व्युत्पन्न होणारा चाप प्रभावीपणे विझवू शकतो. यात खूप उच्च औष्णिक चालकता देखील आहे, विशेषत: उच्च तापमानात, ज्यामुळे ते हवा, नायट्रोजन किंवा इतर डायलेक्ट्रिक्सपेक्षा उष्णतेचा अपव्यय अधिक प्रभावी बनवते.
