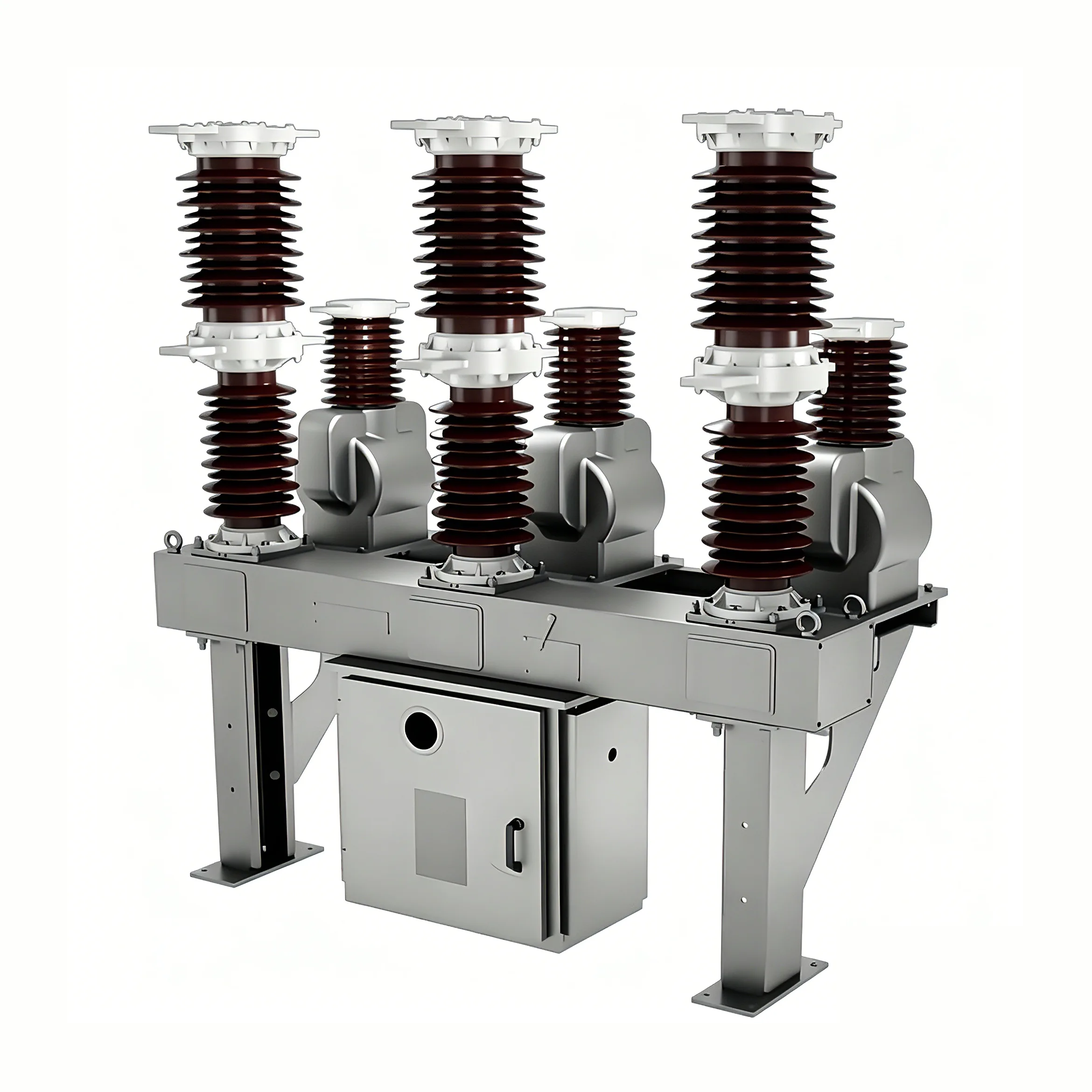

40.5kv स्विच रीक्लोजर

40.5kv स्विच ब्रेकर (यापुढे "सर्किट ब्रेकर" म्हणून संदर्भित) हे युबियनने प्रगत परदेशी तंत्रज्ञानाचा परिचय करून आणि चीनच्या ऊर्जा उद्योगाच्या वैशिष्ट्यांशी जोडून विकसित केलेल्या आउटडोअर व्हॅक्यूम सर्किट ब्रेकरची एक नवीन पिढी आहे. मुख्यतः शहरी आणि ग्रामीण पॉवर ग्रिडमध्ये 10-35kV च्या बाह्य वितरण प्रणालीसाठी वापरला जातो. लोड करंट, ओव्हरलोड करंट आणि शॉर्ट-सर्किट करंटच्या ऍप्लिकेशनसह एकत्रित, ते इतर समान परिस्थितींमध्ये देखील वापरले जाऊ शकते.

कामाचे वातावरण

पर्यावरणीय तापमान: -40 ℃ ते 85 ℃

दैनिक तापमान फरक: 25 ℃

उंची: ≤ 2000m

वाऱ्याचा वेग 35m/s पेक्षा जास्त नाही

सामान्य तीव्रतेचे कंपन नाही

कोणतेही मजबूत संक्षारक वायू किंवा माध्यम नाहीत (जसे की ऍसिड, अल्कली, गाळ इ.)

प्रदूषण पातळी: IV

चार्जिंग तापमान: -40 ℃ ते 85 ℃

वैशिष्ट्ये

40.5kv स्विच रीक्लोजर हे एक वर्धित डिझाइन उत्पादन आहे जे ANSI/IEC मानकांचे पालन करते, चुंबकीय ॲक्ट्युएटरसह सुसज्ज, चालू/बंद डिव्हाइस (RCWE प्रकार ACR मध्ये मॅन्युअल क्लोजिंग डिव्हाइस नाही), 3 वर्तमान सेन्सर्स, 3 पर्यंत व्होल्टेज सेन्सर्स, आणि अधिक फंक्शन्स जसे की प्रोटेक्टेबल कर्व्हग्राम (प्रोलॉगम), प्रोटेक्शन करण्यायोग्य (संरक्षण करण्यायोग्य) प्रोग्राम करण्यायोग्य कम्युनिकेशन प्रोटोकॉल, पीसी सॉफ्टवेअर, एपीपी कंट्रोल टूल इ. आणि RWK352 कंट्रोलर वापरते.

40.5kv स्विच रीक्लोजर हे सिलिकॉन रबराने लेपित एक घन इन्सुलेटेड रीक्लोजर आहे आणि SF6 गॅस सीलिंग वापरत नाही. या रीक्लोजरमध्ये उच्च क्रीपेज अंतर आणि उच्च इन्सुलेशन पातळी आहे, जी 42kV पातळी, BIL200kV पर्यंतच्या प्रणालींसाठी योग्य आहे.

40.5kV स्विच रीक्लोजर हे थ्री-फेज AC 50/60Hz साठी 40.5kV च्या रेट व्होल्टेजसह डिझाइन केलेले आहे आणि ते बाहेरच्या उच्च-व्होल्टेज स्विचगियरसाठी योग्य आहे. मुख्यतः शहरी आणि ग्रामीण पॉवर ग्रीड्स, सबस्टेशन्स आणि औद्योगिक आणि खाण उद्योगांच्या वितरण प्रणालींमध्ये, लोड करंट, ओव्हरलोड करंट आणि शॉर्ट-सर्किट करंट ब्रेकिंगसाठी वापरला जातो. व्हॅक्यूम सर्किट ब्रेकर्सच्या विशेष कार्यक्षमतेमुळे, ते विशेषतः अशा ऍप्लिकेशन्ससाठी योग्य आहेत ज्यांना वारंवार ऑपरेशन आणि तेल-मुक्त बदल आवश्यक आहेत.

सर्किट ब्रेकरचे हे मॉडेल थ्री-फेज विभक्त पोल स्ट्रक्चरचा अवलंब करते जेणेकरून सिंगल-फेज फॉल्ट्समुळे थ्री-फेज शॉर्ट सर्किट होणार नाही. व्हॅक्यूम आर्क एक्टिंग्युशिंग चेंबर प्रत्येक टप्प्याच्या इन्सुलेशन स्लीव्हच्या आत स्थित आहे, ज्यामुळे कंडेन्सेशनमुळे शॉर्ट सर्किट फॉल्टचा धोका दूर होतो. 40.5kv स्विच ब्रेकरचे बाह्य इन्सुलेशन हे आयात केलेल्या आउटडोअर इपॉक्सी रेजिन किंवा सिलिकॉन रबर मटेरियलचे बनलेले आहे, ज्यात उत्कृष्ट हायड्रोफोबिसिटी आणि अँटी फॉउलिंग कार्यप्रदर्शन आहे, ते उच्च हवामान प्रतिरोधक आवश्यकता आणि कठोर ऑपरेटिंग परिस्थितींसह बाह्य वातावरणासाठी योग्य बनवते. सर्किट ब्रेकरमध्ये कॉम्पॅक्ट एकंदर रचना आहे, एक लहान क्षेत्र व्यापलेले आहे, हलके आहे आणि स्थापित करणे सोपे आहे. बॉक्सचा आतील भाग ट्रान्सफॉर्मर तेलाने भरलेला असतो, परंतु त्यात सल्फर हेक्साफ्लोराइड वायू नसतो, ते तेल-मुक्त परिवर्तन आणि पर्यावरण संरक्षणाच्या आवश्यकता पूर्ण करतो.

उत्पादन मानके

हे सर्किट ब्रेकर खालील मानकांचे पालन करते: GB1984: उच्च व्होल्टेज सर्किट ब्रेकर; GB/T11022: उच्च व्होल्टेज स्विचगियर आणि नियंत्रण उपकरणांसाठी सामान्य तांत्रिक आवश्यकता; JB3855:3.6~40.5kV आउटडोअर एसी हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर DL/T403:12~40. 5kV एसी हाय व्होल्टेज व्हॅक्यूम सर्किट ब्रेकर्स ऑर्डर करण्यासाठी तांत्रिक तपशील IEC56: AC हाय व्होल्टेज सर्किट ब्रेकर्स
