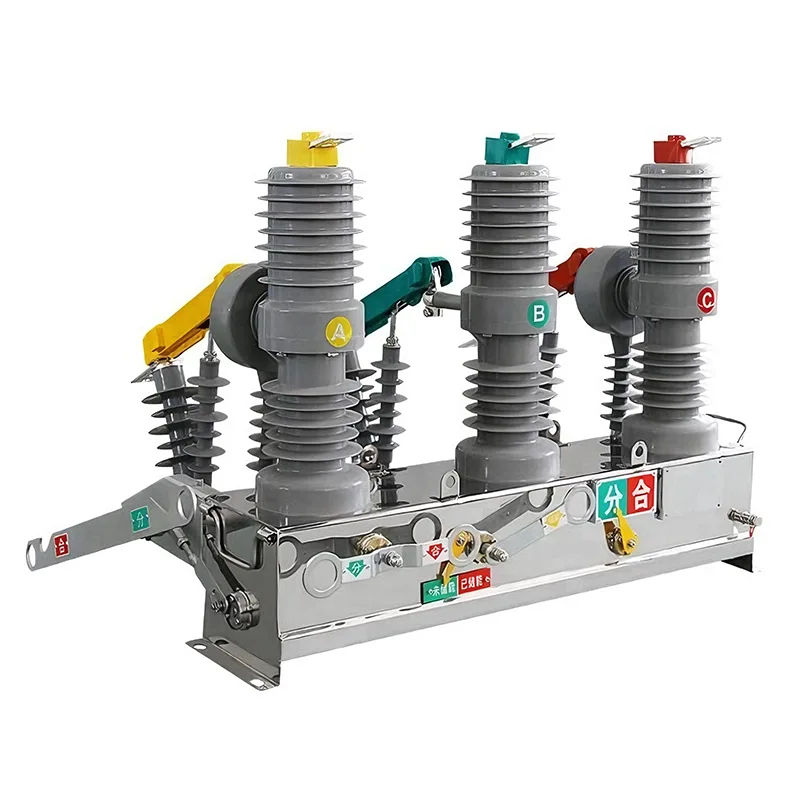

11 केव्ही व्हॅक्यूम सर्किट ब्रेकर

Youbian येथे, आमची रचना 11 kV व्हॅक्यूम सर्किट ब्रेकरच्या 12kV रेट केलेल्या मानकाभोवती केंद्रित आहे, जे 11 kV पॉवर ग्रिडच्या कार्यक्षमतेची आवश्यकता सर्वसमावेशकपणे कव्हर करते आणि ऑप्टिमाइझ करते. जुन्या तंत्रज्ञानाच्या विपरीत, हे सर्किट ब्रेकर आर्क्स विझवण्यासाठी उच्च व्हॅक्यूम वातावरणावर अवलंबून असतात, ज्यामुळे पॉवर ग्रीड स्थिर होते आणि कर्मचाऱ्यांची सुरक्षा सुनिश्चित होते.

कोर व्हॅक्यूम तंत्रज्ञान समजून घ्या

11 Kv व्हॅक्यूम सर्किट ब्रेकरमधील "व्हॅक्यूम" व्हॅक्यूम आर्क एक्सटिंग्युशिंग चेंबरच्या आतील वातावरणाचा संदर्भ देते (सामान्यतः व्हॅक्यूम बाटली म्हणून संदर्भित). हा प्रणालीचा गाभा आहे. हवा किंवा तेलाच्या तुलनेत त्याच्या उच्च डायलेक्ट्रिक सामर्थ्यामुळे (इन्सुलेशन क्षमता) व्हॅक्यूम लहान संपर्क अंतर मिळवू शकतो आणि उच्च व्होल्टेजचा सामना करू शकतो.

आमचे 11 Kv व्हॅक्यूम सर्किट ब्रेकर चालू असताना, कायमस्वरूपी सीलबंद व्हॅक्यूम चेंबरच्या आत संपर्क विभक्त होतो. गॅस रेणूंच्या अनुपस्थितीमुळे, चाप राखण्यासाठी जवळजवळ काहीही नाही, अशा प्रकारे जलद फॉल्ट अलगाव साध्य करणे.

चाप विझवण्यामध्ये व्हॅक्यूम आर्क एक्टिंग्युशिंग चेंबरची भूमिका

आमच्या उपकरणाची चाप विझवण्याची प्रक्रिया अचूक आणि तात्काळ आहे. त्याचे कार्य तत्त्व लागू करण्यासाठी आमची रचना येथे आहे:

1. संपर्क वेगळे करणे: दोष आढळल्यास, संपर्क वेगळे केले जातात.

2. मेटल वाष्प चाप: संपर्क सामग्रीमधील धातूच्या वाफेमुळे, एक चाप थोडक्यात तयार होईल.

3. जलद प्रसार: निर्वात वातावरणामुळे, धातूची वाफ अत्यंत वेगवान वेगाने विस्तारते आणि पसरते.

4. झिरो क्रॉसिंग सर्किट ब्रेकर: जेव्हा विद्युतप्रवाह प्रथमच शून्य ओलांडतो, तेव्हा चाप ज्या वेगाने व्होल्टेज वाढतो आणि पुन्हा प्रज्वलित करतो त्यापेक्षा डायलेक्ट्रिक ताकदीच्या जलद पुनर्प्राप्ती दरामुळे कंस विझतो.

व्हॅक्यूम सर्किट ब्रेकर्स आणि पारंपारिक ऑइल/गॅस सर्किट ब्रेकर्समधील फरक

आम्ही व्हॅक्यूम तंत्रज्ञानावर स्विच करण्याचा सल्ला देतो कारण ते जुन्या-शैलीच्या तेल किंवा गॅस सर्किट ब्रेकरशी संबंधित पर्यावरणीय आणि देखभाल जबाबदार्या काढून टाकते. आधुनिक पायाभूत सुविधांसाठी पर्यावरणास अनुकूल सर्किट ब्रेकर का उत्तम पर्याय आहेत याची खालील तुलना केली आहे.

व्हॅक्यूम सर्किट ब्रेकर (VCB) तेल/एअर सर्किट ब्रेकर

चाप विझवण्याची क्षमता: मध्यम/उच्च व्हॅक्यूम (सीलबंद) तेल किंवा संकुचित हवा

देखभाल: अत्यंत दुर्मिळ (आजीवन सीलिंग) उच्च (तेल बदलणे, संपर्क साफ करणे)

आगीचा धोका: काहीही नाही (तेल नाही आणि SF6 नाही) उच्च (तेल ज्वलनशील)

सेवा जीवन: लांब (20-30 वर्षे) लहान (वापरासह वृद्धत्व)

आकार: कॉम्पॅक्ट मॉड्यूलर/भारी

पर्यावरणीय प्रभाव: पर्यावरण संरक्षण/तेल गळती किंवा SF6 उत्सर्जनाचा धोका

व्हॅक्यूम तंत्रज्ञानाचा अवलंब करून, आमचे 11 Kv व्हॅक्यूम सर्किट ब्रेकर केवळ सुरक्षितच नाही, तर उपकरणांच्या संपूर्ण जीवनचक्रात ऑपरेटिंग खर्चात लक्षणीय घट करते.

रेट केलेले व्होल्टेज आणि वर्तमान मापदंड

ही उपकरणे 11kV वीज पुरवठा नेटवर्कमध्ये तैनात केली असली तरी, आवश्यक सुरक्षा मार्जिन सुनिश्चित करण्यासाठी 11kV व्हॅक्यूम सर्किट ब्रेकरचे रेट केलेले व्होल्टेज 12kV आहे. रेट केलेले सतत प्रवाह सामान्य ऑपरेशन दरम्यान सर्किट ब्रेकर सहन करू शकणारी लोड क्षमता निर्धारित करते. विशिष्ट लोड आवश्यकता पूर्ण करण्यासाठी आम्ही लवचिक कॉन्फिगरेशन ऑफर करतो:

रेट केलेले वर्तमान 630A: मानक वितरण फीडर आणि लहान औद्योगिक भारांसाठी योग्य.

1250A ते 1600A: मुख्य इनकमिंग लाइन आणि जड औद्योगिक यंत्रसामग्रीसाठी विशेषतः डिझाइन केलेले.

सानुकूलन: विशिष्ट स्विचगियर कॉन्फिगरेशनच्या आधारावर उच्च रेट केलेली मूल्ये प्रदान केली जाऊ शकतात.

शॉर्ट सर्किट ब्रेकिंग क्षमता आणि अनुपालन

दोषांचे सुरक्षित डिस्कनेक्शन हे कोणत्याही व्हॅक्यूम सर्किट ब्रेकरचे सर्वात महत्त्वाचे कार्य आहे. आमच्या 11 Kv व्हॅक्यूम सर्किट ब्रेकरची शॉर्ट-सर्किट ब्रेकिंग क्षमता 20kA ते 31.5kA आहे, ज्यामुळे डाउनस्ट्रीम उपकरणांना हानी न करता मोठ्या फॉल्ट करंट्स त्वरित साफ करण्याची क्षमता सुनिश्चित होते.

आम्ही जागतिक उत्पादन मानकांचे काटेकोरपणे पालन करतो. प्रत्येक युनिट व्हॅक्यूम सर्किट ब्रेकर (VCB) ने सुसज्ज आहे जे IEC 62271-100 मानकांचे पालन करते, गोताखोरांमधील कामगिरीमध्ये सातत्य सुनिश्चित करते.
