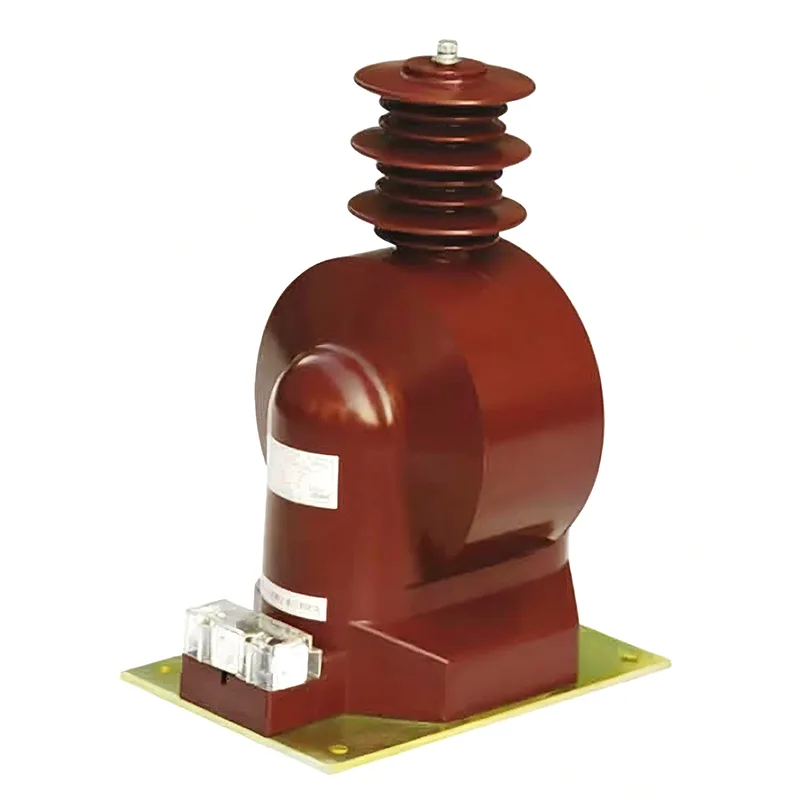

35 kV व्होल्टेज ट्रान्सफॉर्मर

उच्च-गुणवत्तेच्या 35 kV व्होल्टेज ट्रान्सफॉर्मरचा निर्माता म्हणून, जेव्हा तुम्हाला निवडण्यात अडचण येत असेल किंवा अनिर्णय असेल तेव्हा Youbian आमच्या कारखान्यातून व्होल्टेज ट्रान्सफॉर्मर खरेदी करणे निवडू शकतो. आम्ही अनेक वर्षांचा अनुभव, संपूर्ण उपकरणे आणि तुमच्यासाठी सर्व समस्या सोडवण्यासाठी एक संघ असलेले निर्माता आहोत.

व्होल्टेज ट्रान्सफॉर्मरची संरचनात्मक वैशिष्ट्ये काय आहेत?

1) तेल बुडवलेले व्होल्टेज ट्रान्सफॉर्मर

तेल बुडवलेले व्होल्टेज ट्रान्सफॉर्मर्स सिंगल-स्टेज आणि सीरिज सिंगल-स्टेज प्रकारांमध्ये विभागलेले आहेत. सिंगल-स्टेज प्रकार 220kV आणि त्यापेक्षा कमी व्होल्टेज स्तरांसाठी वापरला जाऊ शकतो, तर मालिका प्रकार 66kV आणि त्यावरील सर्व व्होल्टेज स्तरांसाठी वापरला जाऊ शकतो. सिंगल-स्टेज प्रकारातील प्राथमिक आणि दुय्यम विंडिंग्स सामान्य लोखंडी कोरवर जखमेच्या असतात, इन्सुलेशन श्रेणीबद्ध नसते आणि चुंबकीय जोडणीद्वारे ऊर्जा रूपांतरण साध्य केले जाते. कॅस्केड प्रकारात अनेक प्राथमिक विंडिंग्स असतात ज्यात एकाच लोखंडी कोअरवर वळणांची संख्या अर्ध्या प्रमाणात एकत्र केली जाते, वरपासून खालपर्यंत व्यवस्था केली जाते आणि उच्च व्होल्टेज आणि जमिनीवर जोडलेली असते.

2) SF6 गॅस इन्सुलेटेड व्होल्टेज ट्रान्सफॉर्मर

SF6 गॅस इन्सुलेटेड व्होल्टेज ट्रान्सफॉर्मरमध्ये आवरण, इन्सुलेशन स्लीव्ह, लोखंडी कोर, प्राथमिक आणि दुय्यम विंडिंग्स आणि इंस्टॉलेशन उपकरणे असतात. प्राथमिक वळण सामान्यत: पॅगोडा आकाराच्या स्तरित वळणाचा अवलंब करते आणि त्यास श्रेणीबद्ध पद्धतीने जखमा केल्या जातात. दुय्यम वळण हे एक स्तरित विंडिंग आहे, जे लोखंडाच्या कोरला जवळून जखम केले जाते, जे सहसा सिंगल-फेज डबल कॉलम लॅमिनेटेड लोह कोर असते. SF6 गॅस इन्सुलेटेड व्होल्टेज ट्रान्सफॉर्मर GIS शी जुळवले जाऊ शकतात किंवा स्वतंत्र SF6 गॅस इन्सुलेटेड व्होल्टेज ट्रान्सफॉर्मर म्हणून वापरले जाऊ शकतात.

व्होल्टेज ट्रान्सफॉर्मरसाठी वायरिंग पद्धती काय आहेत?

1) सिंगल फेज वायरिंग सामान्यतः हाय ग्राउंड करंट सिस्टीममध्ये वापरली जाते की लाइनमध्ये व्होल्टेज किंवा सिंक्रोनाइझेशन नाही. एकतर फेज कनेक्ट केला जाऊ शकतो, परंतु दुसरा निकष म्हणजे बस व्होल्टेजच्या संबंधित टप्प्याचा वापर करणे.

2) व्होल्टेजच्या दोन टप्प्यांदरम्यान जोडलेला व्होल्टेज ट्रान्सफॉर्मर मुख्यतः लहान करंट ग्राउंडिंग सिस्टममध्ये वापरला जातो की लाइन व्होल्टेज किंवा सिंक्रोनस अंतर्गत नाही हे निर्धारित करण्यासाठी, कारण लहान ग्राउंडिंग करंट सिस्टम सिंगल-फेज ग्राउंडिंगला परवानगी देतात. जर फक्त एकच फेज ते ग्राउंड व्होल्टेज ट्रान्सफॉर्मर वापरला असेल, जर व्होल्टेज ट्रान्सफॉर्मर ग्राउंडिंग टप्प्यात असेल आणि त्या टप्प्याचे मोजलेले ग्राउंड व्होल्टेज शून्य असेल, तर लाइन व्होल्टेजच्या खाली आहे की नाही हे सत्यापित करणे अशक्य आहे. चुकीचा निर्णय घेतल्यास, यामुळे नॉन-सिंक्रोनस क्लोजिंग होऊ शकते

वर्तमान ट्रान्सफॉर्मरच्या वायरिंगमध्ये खालील गोष्टी लक्षात घ्याव्यात

1) 35 kV व्होल्टेज ट्रान्सफॉर्मरची दुय्यम बाजू वापरादरम्यान उघडलेली नसावी. वापरादरम्यान उपकरणे किंवा रिले वेगळे करताना, दुय्यम बाजू आगाऊ शॉर्ट सर्किट केली पाहिजे. स्थापनेदरम्यान, वायरिंग विश्वासार्ह असावी आणि दुय्यम बाजूला फ्यूज स्थापित करण्याची परवानगी नाही;

२) दुय्यम बाजूचे एक टोक जमिनीवर असले पाहिजे. प्राथमिक आणि दुय्यम बाजूंच्या इन्सुलेशनचे नुकसान टाळा आणि उच्च व्होल्टेजला दुय्यम बाजूने प्रवेश करण्यापासून प्रतिबंधित करा, वैयक्तिक आणि उपकरणे सुरक्षितता धोक्यात आणा;

3) वायरिंग करताना ध्रुवीयतेकडे लक्ष द्या. वर्तमान ट्रान्सफॉर्मरच्या प्राथमिक आणि दुय्यम बाजूंवरील ध्रुवीय टर्मिनल अक्षरांद्वारे दर्शविल्या जातात.

4) प्राथमिक बाजू सर्किटमध्ये मालिकेत जोडलेली असते आणि दुय्यम बाजूचे रिले किंवा मोजण्याचे साधन मालिकेत जोडलेले असते.
