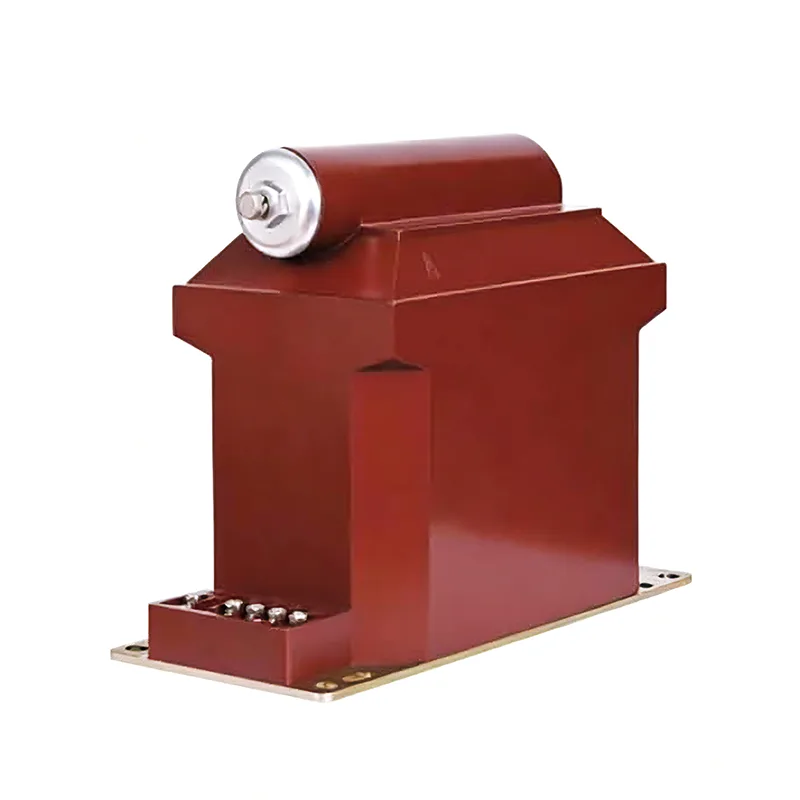

33 kV व्होल्टेज ट्रान्सफॉर्मर

यूबियन टिकाऊ 33 kV व्होल्टेज ट्रान्सफॉर्मर व्होल्टेज तणाव वितरण सुधारण्यासाठी प्राथमिक आणि दुय्यम कॉइलसाठी विशेष विंडिंग आणि शील्डिंग तंत्र वापरतो. प्रत्येक कॉइल काळजीपूर्वक पॉलिस्टर फिल्मसह इन्सुलेटेड आहे ज्यामुळे थरांमध्ये उच्च डायलेक्ट्रिक प्रदान केले जाते. पूर्ण वळणाची रचना आणि दुहेरी रिंग लोखंडी कोर सपोर्ट फ्रेमवर एकत्र करा.

सावधगिरी

1. कार्यान्वित होण्यापूर्वी, 1.33 kV व्होल्टेज ट्रान्सफॉर्मरला नियमांमध्ये नमूद केलेल्या बाबीनुसार चाचणी आणि तपासणी करणे आवश्यक आहे. उदाहरणार्थ, ध्रुवीयतेचे मापन, कनेक्शन गट, इन्सुलेशन शेकिंग, न्यूक्लियर फेज सीक्वेन्स इ.

2. व्होल्टेज ट्रान्सफॉर्मरच्या वायरिंगने त्याची शुद्धता सुनिश्चित केली पाहिजे. प्राथमिक वळण चाचणी केलेल्या सर्किटच्या समांतर जोडलेले असले पाहिजे आणि दुय्यम वळण कनेक्ट केलेल्या मापन यंत्राच्या व्होल्टेज कॉइलसह, रिले संरक्षण उपकरण किंवा स्वयंचलित उपकरणाच्या समांतर जोडलेले असावे. त्याच वेळी, ध्रुवीयतेच्या शुद्धतेकडे लक्ष दिले पाहिजे.

3. 33 केव्ही व्होल्टेज ट्रान्सफॉर्मरच्या दुय्यम बाजूशी जोडलेल्या लोडची क्षमता योग्य असावी आणि व्होल्टेज ट्रान्सफॉर्मरच्या दुय्यम बाजूस जोडलेले लोड त्याच्या रेट केलेल्या क्षमतेपेक्षा जास्त नसावे, अन्यथा यामुळे ट्रान्सफॉर्मरची त्रुटी वाढेल आणि मापन अचूकता प्राप्त करणे कठीण होईल.

4. 4.33 केव्ही व्होल्टेज ट्रान्सफॉर्मरच्या दुय्यम बाजूला शॉर्ट सर्किट्सला परवानगी नाही. व्होल्टेज ट्रान्सफॉर्मरच्या आत असलेल्या लहान प्रतिबाधामुळे, दुय्यम सर्किट शॉर्ट सर्किट झाल्यास, एक मोठा प्रवाह उद्भवेल, ज्यामुळे दुय्यम उपकरणांचे नुकसान होईल आणि वैयक्तिक सुरक्षा देखील धोक्यात येईल. व्होल्टेज ट्रान्सफॉर्मर दुय्यम बाजूच्या शॉर्ट सर्किटमुळे झालेल्या नुकसानापासून स्वतःचे संरक्षण करण्यासाठी दुय्यम बाजूला फ्यूजसह सुसज्ज केले जाऊ शकतात. जेथे शक्य असेल तेथे, ट्रान्सफॉर्मरच्या हाय-व्होल्टेज विंडिंग किंवा लीड वायर्समधील दोषांमुळे प्राथमिक प्रणालीची सुरक्षितता धोक्यात येण्यापासून उच्च-व्होल्टेज पॉवर ग्रिडचे संरक्षण करण्यासाठी प्राथमिक बाजूला फ्यूज देखील स्थापित केले पाहिजेत.

5. मोजमाप साधने आणि रिलेच्या संपर्कात असताना लोकांच्या सुरक्षिततेची खात्री करण्यासाठी, व्होल्टेज ट्रान्सफॉर्मरच्या दुय्यम विंडिंगमध्ये ग्राउंडिंग पॉइंट असणे आवश्यक आहे. कारण ग्राउंडिंगनंतर, जेव्हा प्राथमिक आणि दुय्यम विंडिंग्समधील इन्सुलेशन खराब होते, तेव्हा ते उच्च व्होल्टेजला उपकरणे आणि रिलेमध्ये वैयक्तिक सुरक्षितता धोक्यात आणण्यापासून रोखू शकते.

6. व्होल्टेज ट्रान्सफॉर्मरची दुय्यम बाजू शॉर्ट सर्किट केलेली नसावी.

इन्सुलेशन आणि संरक्षणासाठी, घटक स्वयंचलितपणे व्हॅक्यूम प्रेशर हायड्रोफोबिक सायक्लोअलिफेटिक इपॉक्सी रेझिन (HCEP) मध्ये टाकला जातो. एचसीईपी सामग्रीमध्ये उत्कृष्ट चाप प्रक्षेपण, ओझोन आणि अल्ट्राव्हायोलेट प्रतिरोधक क्षमता असते, तसेच शारीरिक शक्ती टिकवून ठेवते. HCEP चे हायड्रोफोबिक पृष्ठभाग गुणधर्म दमट, ओलसर किंवा प्रदूषित वातावरणात त्याची अत्यंत विश्वासार्ह कामगिरी सुनिश्चित करतात.

35KV वितरण लाईन, कोळसा खाणी, पॉवर प्लांट, रेल्वे आणि कारखान्यांसाठी वापरता येईल.

33 केव्ही व्होल्टेज ट्रान्सफॉर्मर IEC60044-2 चे काटेकोरपणे पालन करतो; IEC 61869-1,3; ANSI/IEEE C57.13.

अर्ज

रेल्वे;कोळशाच्या खाणी;पॉवर मीटर;पॉवर प्लांट;इलेक्ट्रिक एनर्जी मीटर;पॉवर स्टेशन;मध्यम व्होल्टेज स्विचगियर;तेल आणि वायू कंपन्या;पॉवर डिस्ट्रीब्युशन बॉक्स;पॉवर डिस्ट्रिब्युशन सिस्टीम;एअर इन्सुलेटेड कॅबिनेट;रिंग नेटवर्क कॅबिनेट;मापन यंत्र;विद्युत आणि पॉवर ब्युरोज मधील गुणवत्ता; खाण उपक्रम;

वैशिष्ट्य

वजन: 50KG;

सेवा जीवन: 30 वर्षे;

साहित्य: इपॉक्सी राळ (एचसीईपी);

36 केव्ही पर्यंत रेट केलेले व्होल्टेज;

अचूकता पातळी: 0.2 0.5 6P 3P;

33KV 35KV 36KV इनडोअर ऍप्लिकेशन;

सिंगल पोल व्होल्टेज ट्रान्सफॉर्मर डिझाइन;

प्रतिबंधित थर्मल आउटपुट (VA): 300VA/600VA;

वाजवी रचना, बळकट रचना;

रेट केलेले व्होल्टेज प्रमाण: 35/√ 3/0.1/√ 3/0.1/√ 3/0.1/3;

रेटेड बेसिक इन्सुलेशन लेव्हल (BIL) 200 kV पर्यंत;

उत्कृष्ट शॉर्ट-सर्किट आणि उष्णता प्रतिरोध;
