10 KV करंट ट्रान्सफॉर्मर

युबियनचा टिकाऊ 10 केव्ही वर्तमान ट्रान्सफॉर्मर वितरण प्रणालीचा "डोळा" का आहे? कारण 10kV वितरण प्रणालीमध्ये, पॉवर ग्रिडची सुरक्षितता आणि अचूक मापन सुनिश्चित करण्यासाठी वर्तमान ट्रान्सफॉर्मर हे मुख्य उपकरण आहेत. ते पॉवर सिस्टमच्या "डोळ्यांसारखे" आहेत, उच्च व्होल्टेज आणि मोठ्या प्रवाहाचे कमी व्होल्टेजमध्ये रूपांतरित करतात आणि प्रमाणामध्ये लहान प्रवाह, मोजमाप, संरक्षण आणि निरीक्षणासाठी स्थिर सिग्नल प्रदान करतात.

कठीण निवड, अस्थिर गुणवत्ता आणि विलंब पुरवठा यामुळे तुम्ही त्रासलेले आहात? तुम्हाला 10kV स्विचगियर आणि रिंग मेन युनिटशी सुसंगत आणि मीटरिंग आणि संरक्षण दोन्ही आवश्यकता पूर्ण करणारा वर्तमान ट्रान्सफॉर्मर आवश्यक आहे का? Youbian चा 10 kV वर्तमान ट्रान्सफॉर्मर पहा, तो नक्कीच तुमच्या अपेक्षा पूर्ण करतो.

उत्पादन कोर परिचय

2.1 उत्पादन व्याख्या आणि मुख्य भूमिका

10 kV करंट ट्रान्सफॉर्मर (CT) हे 10kV व्होल्टेज पातळीसाठी योग्य उच्च-व्होल्टेज वर्तमान रूपांतरण उपकरण आहे, जे इलेक्ट्रोमॅग्नेटिक ट्रान्सफॉर्मरच्या प्रकाराशी संबंधित आहे. त्याचे मुख्य कार्य उच्च-व्होल्टेज बाजूच्या उच्च प्रवाहांना (जसे की 100A, 200A, 600A, इ.) मानक 5A किंवा 1A दुय्यम प्रवाहांमध्ये स्थिर परिवर्तन गुणोत्तरामध्ये रूपांतरित करणे आहे, उच्च-व्होल्टेज प्रणाली आणि कमी-व्होल्टेज दरम्यान विद्युत पृथक्करण साध्य करणे, विद्युत प्रवाह मापन आणि विद्युत प्रवाह मोजण्यासाठी संरक्षण प्रदान करणे. संरक्षण, आणि शक्ती निरीक्षण.

2.2 उत्पादनाची रचना आणि तांत्रिक वैशिष्ट्ये

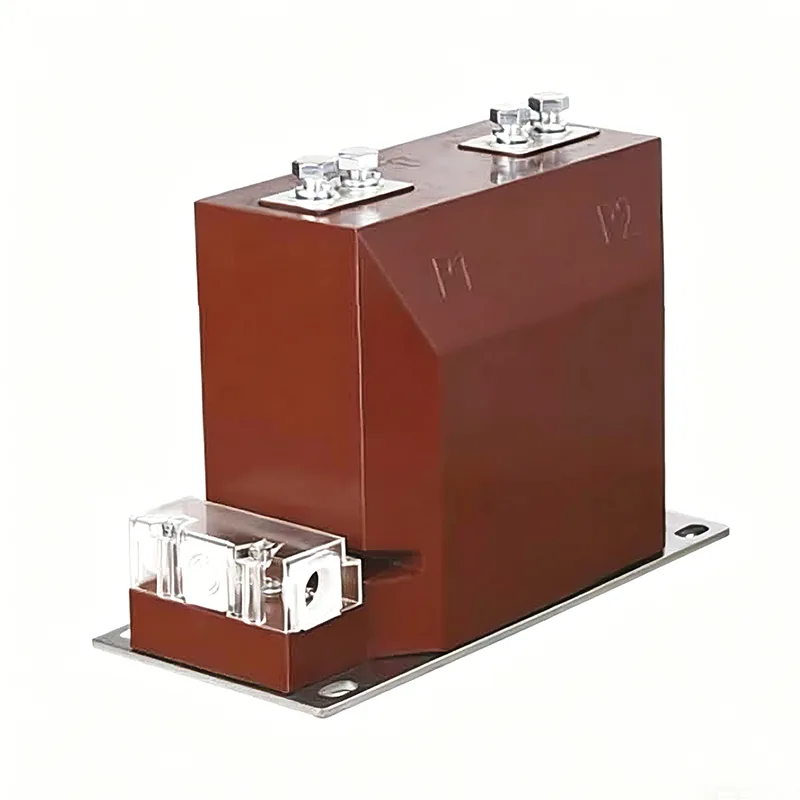

हा 10 kV करंट ट्रान्सफॉर्मर मुख्य भाग म्हणून तपकिरी इपॉक्सी रेझिन शेलसह, पूर्णपणे संलग्न कास्टिंग इन्सुलेशन रचना इपॉक्सी रेजिनचा अवलंब करतो. प्राथमिक वळणाचे P1/P2 टर्मिनल तांब्याच्या पट्ट्यांसह बाहेर आणले जातात आणि दुय्यम वळण पारदर्शक जंक्शन बॉक्सद्वारे आउटपुट केले जाते. तळाशी स्टेनलेस स्टील माउंटिंग प्लेटसह सुसज्ज आहे, जे मानक स्विचगियरच्या स्थापनेच्या आकाराशी सुसंगत आहे.

पूर्णपणे ओतलेली रचना तेलमुक्त आहे, त्यात हवेतील अंतर नाही, आर्द्रता-प्रूफ, अँटी-फाउलिंग आणि स्फोट-प्रूफ आहे आणि दैनंदिन देखभाल न करता -40 ℃ ते + 40 ℃ पर्यंतच्या कठोर वातावरणात स्थिरपणे कार्य करू शकते;

युबियन मापनासाठी 0.2S आणि 0.5, संरक्षणासाठी 5P10 आणि 10P10 सारख्या अनेक अचूकता स्तरांना समर्थन देते, विविध परिस्थितींच्या मापन आणि संरक्षणाच्या गरजा पूर्ण करते;

5/5~3000/5A सारखे विविध गुणोत्तर सानुकूलित करू शकतात, 10kV वितरण प्रणालीच्या विविध वर्तमान वैशिष्ट्यांसाठी योग्य;

लोखंडी कोर उच्च-गुणवत्तेच्या सिलिकॉन स्टील शीटने बनलेला आहे, आणि वाइंडिंग लेआउट वाजवी आहे, ज्यामुळे अवशिष्ट चुंबकत्वाचा प्रभाव प्रभावीपणे कमी होतो आणि उच्च वर्तमान प्रभावाखाली मापन अचूकता सुनिश्चित होते;

इंटिग्रेटेड स्ट्रक्चरल डिझाईन, कॉम्पॅक्ट आकार, थेट 10kV स्विचगियर, रिंग मेन युनिट आणि बॉक्स प्रकार सबस्टेशनमध्ये स्थापित, कॅबिनेट जागा वाचवते.

उत्पादनाचे मुख्य फायदे

लोखंडी कोर मटेरिअलच्या निवडीपासून ते इपॉक्सी रेझिन कास्टिंगपर्यंत, 10kV संरक्षणात्मक वर्तमान ट्रान्सफॉर्मरची प्रत्येक प्रक्रिया राष्ट्रीय मानक GB 1208-2006 "करंट ट्रान्सफॉर्मर" चे काटेकोरपणे पालन करते. कारखाना सोडण्यापूर्वी, 100% परिवर्तन गुणोत्तर त्रुटी, कोन त्रुटी, इन्सुलेशन प्रतिरोधक व्होल्टेज, तापमान वाढ आणि इतर सर्वसमावेशक चाचण्या अयोग्य उत्पादनांना कारखाना सोडण्यापासून रोखण्यासाठी केल्या जातात;

उच्च उंची, उच्च आर्द्रता आणि उच्च प्रवाह यासारख्या विशेष कार्य परिस्थितीसाठी, विशेष इन्सुलेशन पातळी, परिवर्तन गुणोत्तर आणि स्थापना परिमाण ग्राहकांच्या वैयक्तिक गरजा पूर्ण करण्यासाठी सानुकूलित केले जाऊ शकतात;

10 kV करंट ट्रान्सफॉर्मर उच्च-गुणवत्तेच्या इपॉक्सी राळ आणि आयात केलेल्या सिलिकॉन स्टील शीट्सपासून बनलेला आहे, जे वृद्धत्वविरोधी आणि कोरोना प्रतिरोधक आहेत, 30 वर्षांहून अधिक सेवा आयुष्यासह, आणि आयुष्यभर एक-वेळच्या स्थापनेचा फायदा होऊ शकतो;

उच्च व्होल्टेजमुळे उपकरणे आणि कर्मचाऱ्यांची सुरक्षा धोक्यात येण्यापासून रोखण्यासाठी, पॉवर सिस्टम सुरक्षा नियमांचे पालन करून, दुय्यम वळण ओपन सर्किट संरक्षणासह डिझाइन केले आहे.

अर्ज

10kV सबस्टेशन्स, डिस्ट्रीब्युशन रूम्स आणि बॉक्स टाईप सबस्टेशन्सचे एनर्जी मीटरिंग वीज बिल सेटलमेंटसाठी अचूक डेटा प्रदान करते;

ओव्हरकरंट प्रोटेक्शन, क्विक ब्रेक प्रोटेक्शन आणि 10kV स्विचगियर आणि रिंग मेन युनिटचे डिफरेंशियल प्रोटेक्शन पॉवर ग्रिड फॉल्टच्या बाबतीत जलद ट्रिपिंग सुनिश्चित करते;

वितरण नेटवर्क ऑटोमेशन सिस्टम आणि स्मार्ट ग्रिड चालू मॉनिटरिंगद्वारे पॉवर ग्रिड ऑपरेशन स्थितीचे वास्तविक वेळ निरीक्षण;

कारखाने, खाणी आणि डेटा केंद्रांमधील 10kV वीज वितरण प्रणाली औद्योगिक उत्पादन विजेची सुरक्षितता सुनिश्चित करते;

फोटोव्होल्टेइक पॉवर प्लांट्स आणि पवन ऊर्जा प्रकल्पांची 10kV ग्रिड जोडलेली प्रणाली नवीन ऊर्जा निर्मितीच्या विशेष कार्य परिस्थितीसाठी योग्य आहे.

कंपनीचे सामर्थ्य आणि सहकार्य प्रकरणे: सामर्थ्य गुणवत्ता बनवते, सेवा विश्वास जिंकते

Zhejiang Dahu Electric Co., Ltd. चीनमधील एक व्यावसायिक ट्रान्सफॉर्मर संशोधन आणि विकास, उत्पादन आणि विक्री उपक्रम आहे. हे Xiangyang औद्योगिक झोन, Yueqing शहर, Zhejiang प्रांतात स्थित आहे, जे चीनमधील विद्युत उपकरणांची राजधानी म्हणून ओळखले जाते, सोयीस्कर वाहतूक आणि संपूर्ण औद्योगिक सहाय्य सुविधांसह. कंपनी 10kV आणि 35kV सारख्या व्होल्टेज पातळीसह वर्तमान ट्रान्सफॉर्मर आणि व्होल्टेज ट्रान्सफॉर्मर्सच्या उत्पादनावर लक्ष केंद्रित करते. त्यात प्रगत इपॉक्सी रेझिन कास्टिंग उत्पादन लाइन आणि चीनमध्ये सर्वसमावेशक चाचणी प्रयोगशाळा आहे. त्याने ISO9001 गुणवत्ता व्यवस्थापन प्रणाली आणि ISO14001 पर्यावरण व्यवस्थापन प्रणाली स्थापित केली आहे. त्याची उत्पादने राष्ट्रीय अधिकृत संस्थांची चाचणी आणि प्रमाणन उत्तीर्ण झाली आहेत आणि दक्षिणपूर्व आशिया, मध्य पूर्व आणि आफ्रिका यासारख्या अनेक देश आणि प्रदेशांमध्ये निर्यात केली जातात.

कंपनी नेहमी "तंत्रज्ञान अग्रगण्य, लोकाभिमुख" या व्यवसाय तत्त्वज्ञानाचे पालन करते, उत्पादनाची गुणवत्ता ही एंटरप्राइझचे जीवन मानते, संशोधन आणि विकासामध्ये सतत गुंतवणूक करते, उत्पादनाची कामगिरी सतत अनुकूल करते आणि ग्राहकांना किफायतशीर ऊर्जा उपकरणे समाधाने प्रदान करते.
